8.5.5.3 Bezsloupková konstrukce vstřikovacích strojů

Ing. Miloš Sova, CSc.

Od představení prvního stroje bez vodicích sloupů roku 1989 je každoročně vyrobeno a prodáno zákazníkům na celém světě více jak 2000 ks vstřikovacích strojů.

U vstřikovacích lisů sloupkové konstrukce je možné definovat přímou závislost vzdáleností mezi tyčemi a uzavírací silou. V případě použití stroje s vyšší uzavírací silou je nutné použít větší a samozřejmě dražší stroj.

Výhoda bezsloupkových vstřikovacích strojů je zřejmá především při použití plochých, ale velkých dílů, kdy u klasických strojů je nutné vybrat stroj s větší uzavírací silou jen kvůli velikosti upínacích desek.

Bezsloupkové stroje prolomily platnost tohoto principu díky větším, volně přístupným upínacím deskám, které v závěru u některých výrobků snižují investiční náročnost a zvyšují efektivnost výroby.

Mechanickým základem bezsloupkových strojů je tzv. C-rám a pružný element, tzv. Flexlink. C-rám je extrémně masivní konstrukce odlitků spojená příčníky. Tuhost této konstrukce je ve směru protažení více než destkrát vyšší, než je tomu u konstrukce vstřikovacího stroje s vodicími sloupky.

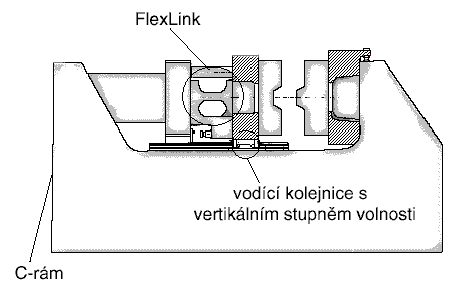

Princip bezsloupkové konstrukce:

Flexlink je pružný element montovaný mezi pohyblivou desku a uzavírací válec, který kompenzuje určité malé deformace C-rámu. Tento patentovaný kloub umožňuje pohyb pohyblivé desky zatížené uzavíracím válcem ve směru pevné desky. Tento pohyb je vynucen pružnou deformací oceli. Přes tuto deformaci bezúdržbový Flexlink zaručí dokonalou paralelitu desek (< 50 % EUROMAP). Vyhazovač výrobků z prostoru formy je stále dobře přístupný a je dobře vizuálně pozorovatelný.

Jednou z nejdůležitějších charakteristik vstřikovacího lisu je zabezpečení dokonalé paralelity upínacích desek. Působíme-li na C-rám určitou uzavírací silou, dojde vlivem pružné vlastnosti oceli k řízené deformaci rámu. Díky tomu se levá polovina formy, resp. část formy upnutá na pohyblivé desce, lehce posouvá doleva a nahoru od…
