9.3.5 Linka na výrobu granulátu

Ing. Miloš Sova, CSc.

Výroba granulátu se může uskutečňovat v podstatě dvěma způsoby, které se od sebe rozlišují zvolenou metodou granulace. Jedná se buď o granulaci z vytlačovaných strun (pásku) nebo o tzv. granulaci na hlavě.

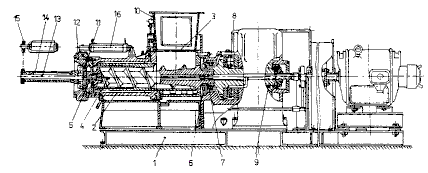

Linka pro granulaci na hlavě:

1 - základová deska, 2 - pracovní válec, 3 - pneumatický podavač, 4 - šnek,

5 - zakončení šneku, 6 - víčko, 7 - ložisko, 8 - axiální ložisko, 9 - převodovka, 10 - násypka,

11 - deska s otvory, 12 - hlava, 13 - osa, 14 - dutý hřídel, 15 - pohon nožové hlavy,

16 - pneumatický válec

Na obrázku je schéma linky pro granulování na hlavě. Vytlačovací stroj, obvykle dvoušnekový, je osazen tzv. vytlačovací nožovou hlavou, což je v podstatě děrovaná deska, přes kterou je materiál vytlačován a taky jsou na ní rotačním nožem ořezávány granule (asi jako u mlýnku na…
